alc板的主要成份是硅質材料和鈣質材料，其中常用的硅質材料有砂和粉煤灰，這兩種材料都是無機材料，屬于不燃燒體。其中50厚alc薄板的耐火時長可以達到3.5小時，根《建筑鋼結構防火技術規范》GB51249-2017規定，50厚alc薄板的防火性能可以滿足鋼結構防火要求。本文主要探討50厚alc薄板做防火板在鋼結構使用時包鋼梁、鋼柱的做法。
一、工字型鋼柱防火做法
首先，在工字鋼4個端點處焊接40*3的通長角鋼；其次，根據工字型鋼柱的大小切割50厚alc薄板；再其次，把工字鋼內部填滿隔聲材料；再其次，分別用600自攻螺釘和直頭螺栓固定50厚alc薄板。具體構造做法參考下圖：

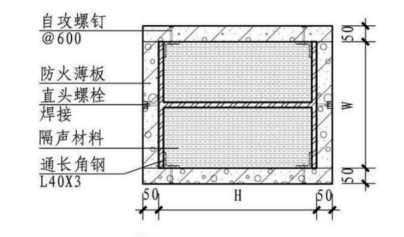

工字型鋼柱防火構造
二、方形鋼柱防火構造做法
首先，根據方形鋼柱的大小切割50厚alc薄板；其次，用600自攻螺釘和直頭螺栓固定50厚alc薄板。H為鋼柱截面長度或鋼梁接截面高度，W為鋼柱、鋼梁截面的寬度。W、H尺寸按工程實際情況設計，《方形鋼柱防火構造一》適用于W＜600mm柱子外包防火板做法。具體做法參考《方形鋼柱防火構造》一和二。

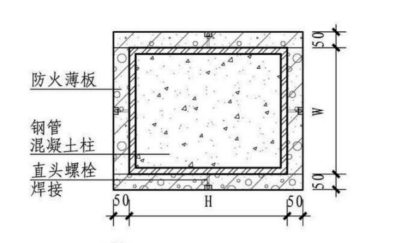

方形鋼柱防火構造一

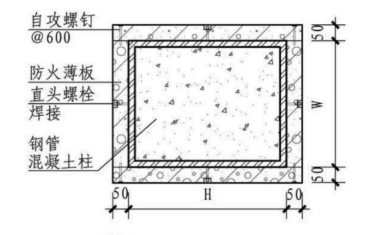

方形鋼柱防火構造二
三、鋼梁防火構造做法
首先，在工字鋼4個端點處焊接40*3的通長角鋼；其次，根據工字型鋼柱的大小切割50厚alc薄板；再其次，把工字鋼內部填滿隔聲材料；再其次，分別用600自攻螺釘和直頭螺栓固定50厚alc薄板。具體做法參考下圖，其中《鋼梁防火構造（二）》適用于w＜400mm梁外包防火薄板做法

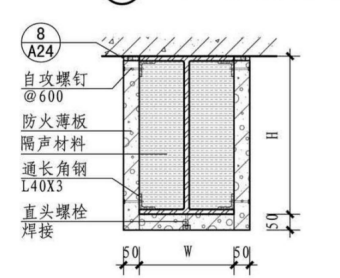

鋼梁防火構造（一）
