一、編制內容
1、蒸壓加氣混凝土板（砌塊）既是墻體材料，又具有良好的保溫性能。作為單一材料墻體或與高效保溫材料復合的墻體用于建筑外圍護結構時，可達到不同氣候區的節能設計要求，由于不同氣候區域及建筑類型的現行節能設計標準對圍護結構保溫、隔熱性能指標要求及計算方法均不盡相同，為方便選用，本圖集將嚴寒地區和寒冷地區、夏熱冬冷地區、夏熱冬暖地區分開編制并按不同建筑類型設定計算模型。
2、結合建筑節能設計標準對外墻、屋面及分隔非采暖房間與采暖房間的內隔墻的熱工性能指標要求，按照單一材料和復合外墻外保溫、屋面,內墻編制了下列熱工性能指標選用表

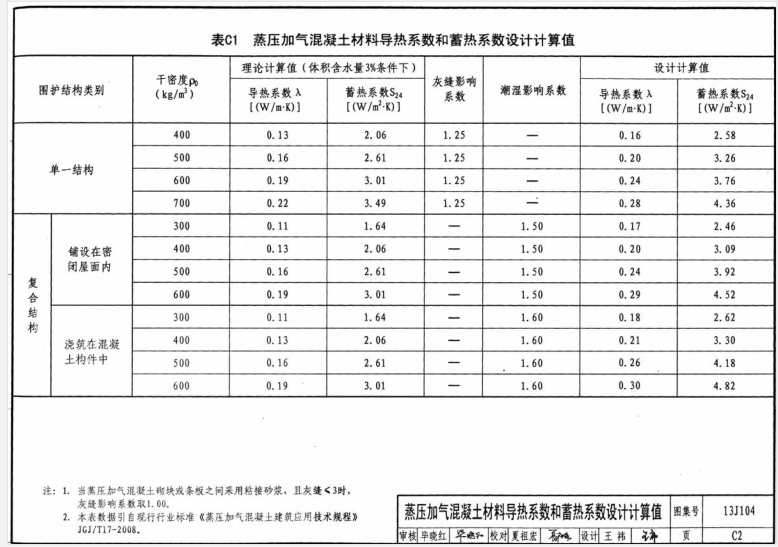

表C1一蒸壓加氣混凝土材料導熱系數和蓄熱系數設計計算值；

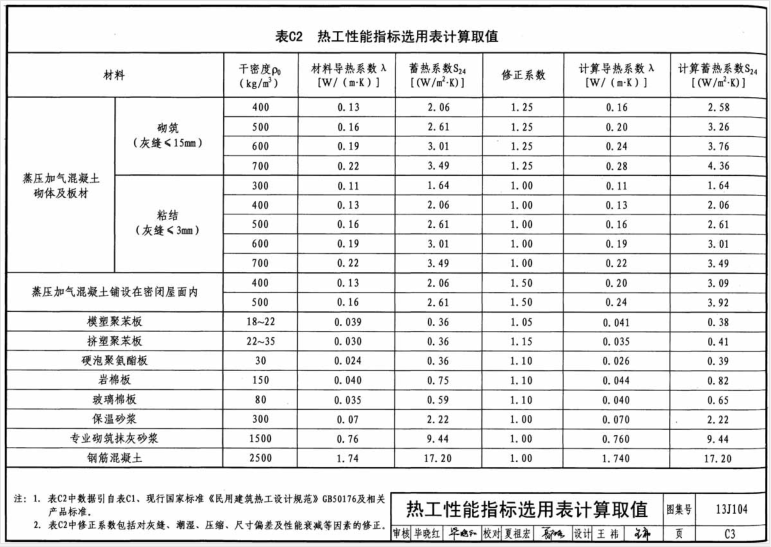

表C2一熱工性能指標選用表計算取值
表C3一表C11蒸壓加氣混凝土外墻熱工指標選用表參考《蒸壓加氣混凝砌塊、板材》構造圖集147-155頁。
表C12一表C21-蒸壓加氣混凝土外墻外保溫?zé)峁ぶ笜?biāo)選用表參考《蒸壓加氣混凝砌塊、板材》構造圖集156-165頁
表C22、表C23一蒸壓加氣混凝土保溫屋面熱工指標選用表參考《蒸壓加氣混凝砌塊、板材》構造圖集166-167頁
表C24、表C25一蒸壓加氣混凝土內墻熱工指標選用表參考《蒸壓加氣混凝砌塊、板材》構造圖集168-169頁
點擊下載：《蒸壓加氣混凝砌塊、板材構造》圖集
點擊下載：《蒸壓加氣混凝砌塊、板材構造》圖集
二、保溫構造要求
1、蒸壓加氣混凝土外墻砌塊(板)單一材料不同厚度、容重在梁柱等熱橋部位配置不同的保溫材料(如:加氣保溫塊和高效保溫材料等)，可以滿足部分地區節能設計標準要求。
2、當蒸壓加氣混凝土外墻砌塊(板)本身厚度不能滿足當?shù)毓?jié)能標準的要求時，可在加氣混凝土砌塊(板)內、外復合高效保溫村料以達到節能設計標準要求。
3、蒸壓加氣混凝土單一、復合保溫屋面應按照現行行業標準《蒸壓加氣混凝土建筑應用技術規程》10J/T17-2008規定采取排濕排汽的措施。
4、蒸壓加氣混凝土復合外墻應按現行國家標準《民用建筑熱工設計規范》CB50176要求進行防潮驗算。
三、選用要點
1、本圖集采用的加氣混凝土砌塊(板)作為民用建筑主要圍護結構選用時,應滿足國家及當?shù)氐墓?jié)能設計標準要求。
2、本圖集中選用表的材料熱工性能指標計算值如與工程當?shù)氐囊蠛蜅l件不同時,材料的計算取值進行相應調整。
3、熱工性能指標選用表根據公共建筑和居住建筑的常用建筑結構尺寸設置計算單元。
4、當工程條件中與選用表的計算條件相差較大時應根據相應的標準規定另行計算。
5、熱工性能指標按照現行國家和不同氣候區的行業建筑節能設計標準規定的計算方法計算。
6、熱工性能指標計算包括墻體、屋面、保溫層和內外表面抹灰層等主要材料,除梁柱外的其他構造熱橋(包括門窗洞口的邊框和構造柱等)的保溫應符合節能設計標準要求
7、熱工性能指標選用表可用于本圖集適用范圍內的民用建筑和工業建筑,符合計算條件的民用建筑可直接選用,條件相近的民用建筑和工業建筑可參照選用蒸壓加氣混凝土構造熱工性能指標選用說明集號13j104
