蒸壓加氣混凝土板抗折性能是檢驗蒸壓加氣混凝土板性能的一個重要標準，它不但關系者蒸壓加氣混凝土板質量的好壞，而且還存在安全隱患。所以對蒸壓加氣混凝土板抗折性能實驗至關重要。本文主要結合《蒸壓加氣混凝土板標準》15762-2008要求講解其抗折實驗的方法與步驟。
一、試件準備，采用機鋸或刀鋸，切割時不得將試件弄濕。
1、試件應沿制品發氣方向中心部分上，中、下順序鋸取一組，“上”塊上表面距離制品頂面30mm中”塊在制品正中處，“下”塊下表面離制品底面30mm，制品的高度不網，試件聞隔略有不同，以600mm的制品為例如下圖：

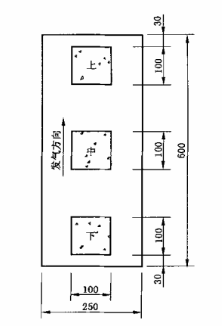

1立方體試件鋸雙示圖
2、試件表面必須平整,不得有裂縫或明顯缺陷,尺寸允許偏差為士2mm試件應逐塊編號,標明鋸取部位和發氣方向。
3、試件為100mmx100mm×100mm正立方體,共二組6塊在試件中部測量其寬度和高度,精確至1mm將試件放在抗彎支座輔輪上,支點間距為300mm,開動試驗機,當加壓鍵輪與試件接近時切割。
二、實驗步驟
1、檢查試件外觀。
2、在試件中部測量其寬度和高度，精確至1mm。
3、將試件放在抗彎支座韆輪上，支點間距為300mm，開動試驗機，當加壓輾輪與試件接近時，調整加壓輥輪及支座輥輪，使接觸均衡，其所有間距的尺寸偏差不應大于士1mm。

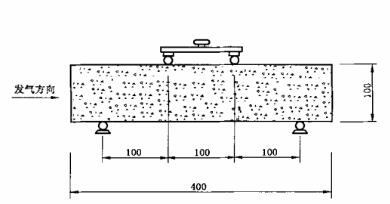

抗折強度試驗示意圖
4、試驗機與試件接觸的兩個支座輥輪和兩個加壓輪應具有直徑為30mm的弧形頂面，并應至少比試件的寬度長10mm，其中3個(一個支座提輪及兩個加壓幅輪)盡量做到能動并前后傾斜。
本文地址：http://www.jxcloth.com/qiangbanxuanqu/121.html
上一篇：蒸壓加氣混凝土板屬于新型墻體材料嗎 下一篇：蒸壓加氣混凝土板條板檢測報告及材料檢測標準
